冷固球團(tuán)法是目前冶金企業(yè)進(jìn)行煉鋼污泥處理的主要方法。其工藝流程是：

先將經(jīng)過(guò)壓濾的，含水約30%-40%的轉(zhuǎn)爐塵泥，配加20~30%軋鋼氧化鐵皮，進(jìn)入轉(zhuǎn)筒烘干機(jī)烘干，烘干后的物料水分般在5%以下；二步，將烘干后的物料用篩網(wǎng)過(guò)濾掉大塊雜質(zhì)，尤其是鐵塊，進(jìn)入混合機(jī)，配加8%~10%粘結(jié)劑，充分混勻；三步，將混合好粘結(jié)劑的物料，直接進(jìn)入高壓壓球機(jī)冷固成球。四步，將成型后的冷固球團(tuán)，先經(jīng)過(guò)道固定篩，篩下物料返回高壓壓球機(jī)，篩上物料進(jìn)入翻板式烘干機(jī)進(jìn)行脫水烘干，烘干后的成品球團(tuán)，水分般在3%以下，運(yùn)輸至成品料場(chǎng)待用。

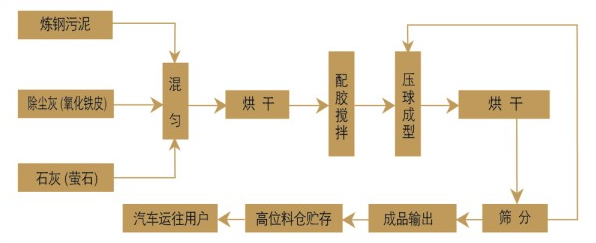

生產(chǎn)工藝流程：

1）各種物料先用鏟車(chē)在地上摻混，然后鏟運(yùn)送至原料倉(cāng)；

2）物料通過(guò)皮帶輸送至轉(zhuǎn)筒烘干機(jī)進(jìn)行烘干，烘干后的物料轉(zhuǎn)運(yùn)至皮帶上；

3）生石灰經(jīng)過(guò)人工消化后由干粉給料機(jī)也定量輸送至皮帶上，終由皮帶送至緩沖料倉(cāng)；

4）物料通過(guò)料倉(cāng)下部的計(jì)量皮帶，定量送至上料皮帶上，由上料皮帶進(jìn)入混合工段；

5）粘結(jié)劑即可直接購(gòu)買(mǎi)，也可由反應(yīng)釜現(xiàn)場(chǎng)制備。這里采用淀粉膠，有機(jī)配方，對(duì)轉(zhuǎn)爐爐襯沒(méi)有損傷。

6）粘結(jié)劑定量加入至混合機(jī)內(nèi),物料與粘結(jié)劑在混合工段充分混合、侵潤(rùn)后進(jìn)入緩沖料倉(cāng)，再由緩沖料倉(cāng)均勻定量加入壓球機(jī)；

7）壓球機(jī)的出料處設(shè)置有固定篩，篩上物料進(jìn)入翻板烘干機(jī)進(jìn)行烘干，烘干后的物料進(jìn)入成品料場(chǎng)，篩下物料由皮帶返回至壓球機(jī)上料皮帶上，重新經(jīng)壓球成型。

8）工藝流程圖中的消石灰主要用于減少粘結(jié)劑的使用量，可降低粘結(jié)劑的

使用成本。但較多的消石灰，在堆放過(guò)長(zhǎng)時(shí)間容易因受潮而粉化，堆放

時(shí)間過(guò)短又會(huì)因?yàn)榍驁F(tuán)含水量偏多，影響鋼的質(zhì)量，過(guò)多的鈣離子也會(huì)

對(duì)廠內(nèi)的污水處理造成壓力，所以，如果不是對(duì)生產(chǎn)成本控制過(guò)嚴(yán)，消

石灰可以不加。

般來(lái)說(shuō)，煉鋼廠要求成品球的強(qiáng)度不低于800N即可滿(mǎn)足煉鋼需要，但要考慮在轉(zhuǎn)運(yùn)過(guò)程中球團(tuán)會(huì)有破損，從而造成球團(tuán)中小顆粒和灰分偏多，不利于煉鋼環(huán)境，應(yīng)盡量保證成品球的強(qiáng)度在1000N以上。所以，剛出翻板烘干機(jī)的成品球，再堆放48-72小時(shí)，既可以降低水分，又能夠自然增加成品球團(tuán)的強(qiáng)度。

如果煉鋼污泥處理工藝中不使用翻板烘干機(jī)，成品球水分或在10%以上，則需要堆放7天甚至更長(zhǎng)時(shí)間再使用為好。

冷固球團(tuán)進(jìn)行煉鋼污泥處理具有好的抗水性和抗風(fēng)化性，在空氣中長(zhǎng)期放置不風(fēng)化。
